Descrizione

Con questo strumento è possibile sincronizzare tutta la strumentazione da laboratorio come analizzatori di spettro, generatori RF, contatori e frequenzimentri ad un’unica fonte di sincronizzazione ad altissima stabilità. In questo modo tutti gli strumenti hanno la medesima precisione e stabilità in frequenza, determinata dal GPSDO.

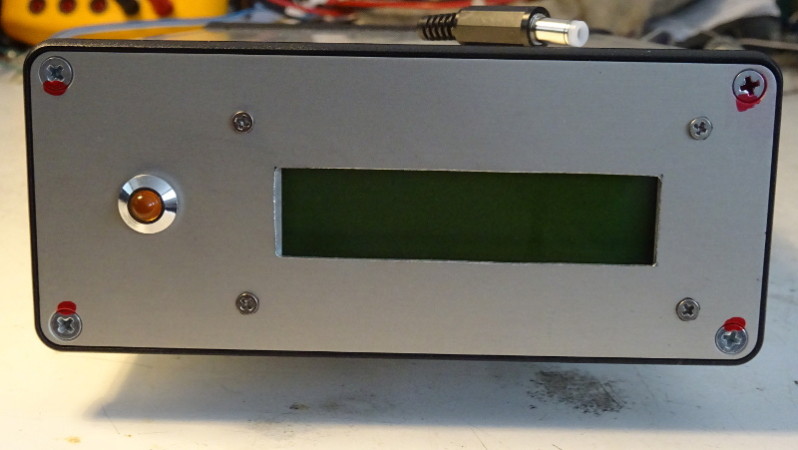

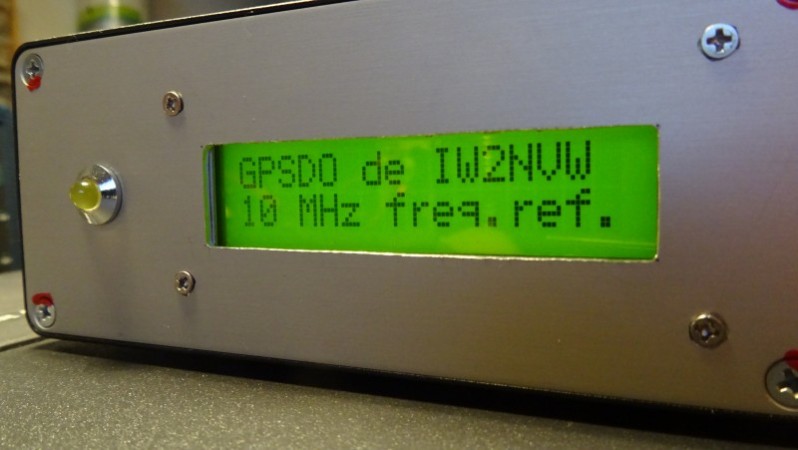

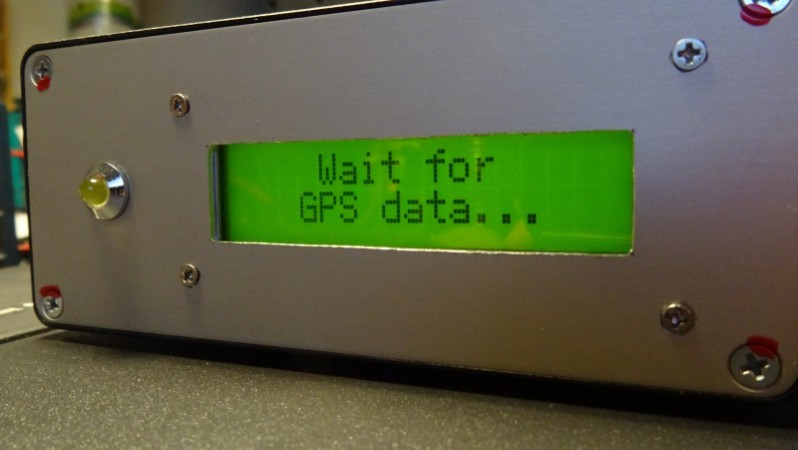

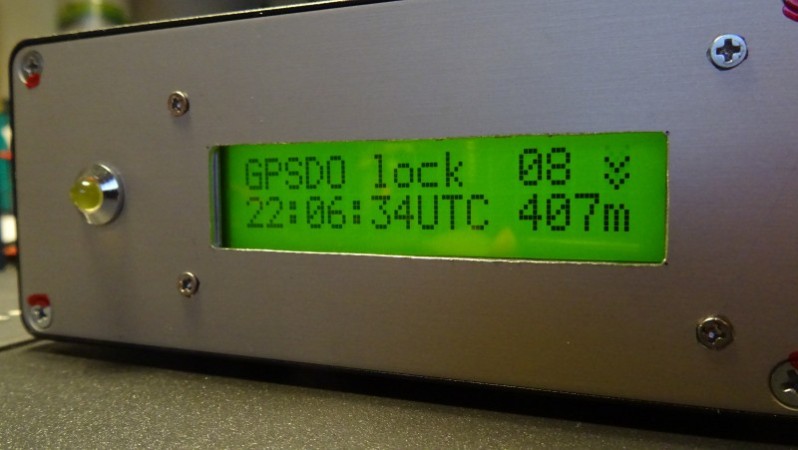

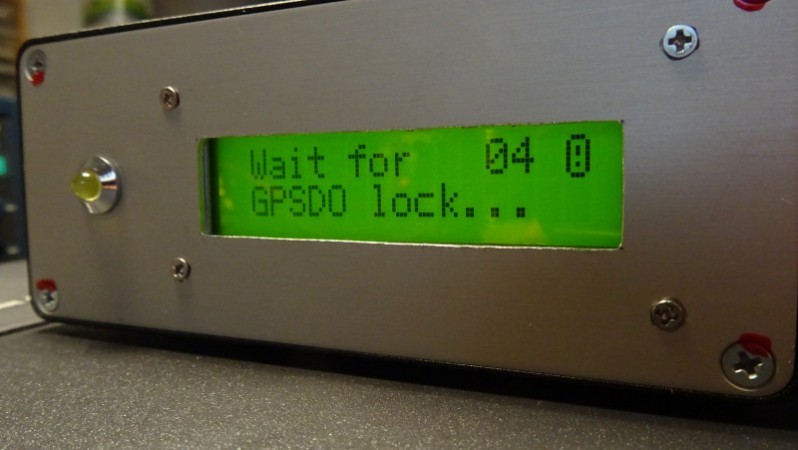

Il display sul frontale mostra i parametri fondamentali dello stato del GPSDO, il numero dei satelliti agganciati, le coordinate geografiche della posizione, la data e l’ora. Sul retro sono presenti il connettore BNC Amphenol per il preliervo del segnale a 10MHz, il connettore SMA per l’antenna del GPS (+5V sul centrale per alimentare il preamplificatore dell’antenna), il connettore DB9 per collegare il GPSDO al computer e visualizzare i dati in uscita del ricevitore GPS in formato NMEA e per ultimo il connettore di alimentazione.

Ha una stabilità in frequenza dell’ordine di 1Hz su 10GHz, ovvero 0,0001Hz di spostamento o migliore sull’uscita a 10MHz, dopo 5-10minuti; trascorse alcune ore la precisione aumenta ancora anche se di poco. E’ preferibile alimentare il GPSDO a batteria (anzichè con un alimentatore), per ridurre ancora il rumore di fase dell’oscillatore.
